Сухая вентиляторная градирня (СВГ) - это устройство, предназначенное для охлаждения теплоносителя в системах кондиционирования и охлаждения промышленных предприятий.
Основные компоненты сухой вентиляторной градирни включают в себя:
- Вентилятор: создает воздушный поток, который обдувает теплообменник.
- Теплообменник: представляет собой систему труб, по которым протекает охлаждаемый теплоноситель. Трубки теплообменника обычно изготавливаются из алюминия или стали и имеют оребрение для увеличения площади поверхности теплообмена.
- Корпус: защищает внутренние компоненты градирни от внешних воздействий.
- Шкаф управления: обеспечивает управление вращением вентиляторов.
Мощность сухой вентиляторной градирни зависит от площади и интенсивности теплообмена между воздушным потоком, создаваемым вентиляторами и теплоносителем, проходящим по трубкам теплообменника.
Увеличение мощности градирни достигается путем увеличения площади поверхности теплообменника, увеличением количества вентиляторов, увеличением диаметра вентиляторов и скорости их вращения.
Регулирование мощности градирни осуществляется за счет изменения скорости вращения вентиляторов, как правило, при помощи частотно-регулируемого привода, и (или) путем отключения-включения части вентиляторов.
Локальная система управления сухой вентиляторной градирней осуществляет регулирование мощности в автоматическом режиме с возможностью ручного управления. Задача сухой вентиляторной градирни – обеспечить заданный диапазон температуры теплоносителя на выходе. Локальная САУ получает сигналы с датчиков температуры, установленных на выходе каждой секции градирни. В зависимости от отклонения значений от заданных, САУ увеличивает или снижает интенсивность теплообмена.
Помимо датчиков температуры сухая вентиляторная градирня может оснащаться датчиками давления и вибрации, информация от которых также поступает в локальную САУ.
Помимо регулирования мощностью градирни локальная САУ обеспечивает связь с АСУТП предприятия. Функционал САУ может меняться в зависимости от технического задания.
Компания ТрансПромИнжиниринг предлагает широкий спектрпромышленных СВГ:

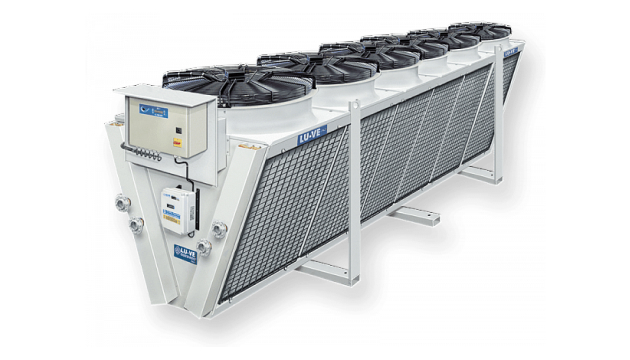

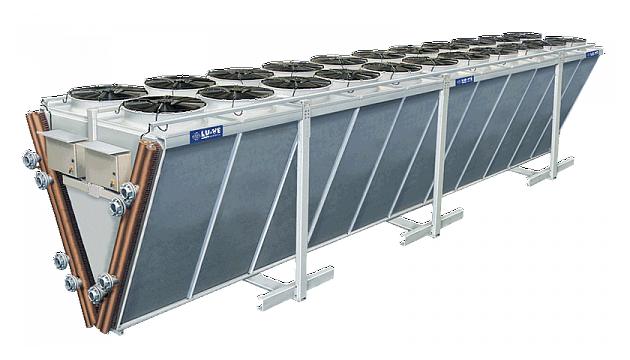

Сухие градирни с двойным рядом вентиляторов V-образные
- Максимальная высота 2990мм: высокая производительность в ограниченном пространстве.
- Мощность от 134кВт до 2333кВт, двойной теплообменный блок.
- От 4 до 22 вентиляторов, Ø800 – 900мм.
- Низкий уровень шума и низкое энергопотребление.

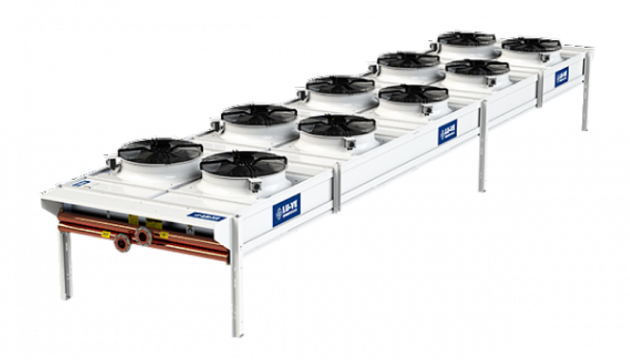

Сухие градирни П-образные с осевыми вентиляторами
- Широкий выбор вентиляторов, Ø500-630-800-900-1000: отличное решение для любой потребности.
- Низкий уровень шума и низкое энергопотребление.
Сухие градирни с одним рядом вентиляторов V-образные
- Максимальная высота 1660мм: высокая производительность в ограниченном пространстве.
- Мощность от 32кВт до 810кВт, двойной теплообменный блок.
- От 4 до 18 вентиляторов, Ø800 – 900мм.
- Низкий уровень шума и низкое энергопотребление.

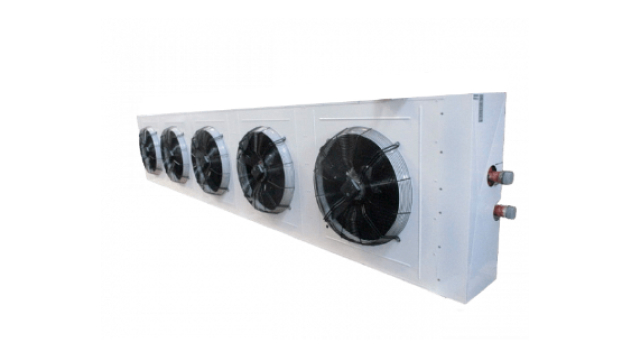

Сухие градирни с осевыми вентиляторами
- Более 76 моделей под вертикальную и горизонтальную установку.
- Гибкие решения с 4-х, 6-ти, 8-ми или 12-ти полюсными вентиляторами Ø500-630 под любую вашу задачу.
- Наличие защиты со стороны коллектора и со стороны трубок (съемная для удобства монтажа); наличие подъемных кронштейнов; наличие отверстий для прокладки электрических кабелей вентиляторов в корпусных элементах; наличие дополнительных ребер жесткости в корпусе.
ООО «ТрансПромЦентр» поставляет сухие вентиляторные градирни «под ключ». Комплект поставки, в зависимости от технических требований может включать:
- аппараты воздушного охлаждения
- локальную систему управления
- шкафы питания
- Опорные металлоконструкции с лестницами и площадками для обслуживания аппаратов
- Трубопроводы и коллекторы в пределах градирни
- Запорную и регулирующую арматру
- КИП
- Систему освещения, заземления
- Грузоподъемные механизмы и др.
